Installation und Montage Druckluftleitungen

Installationshinweise simplyAIR Druckluft-Systeme

Montage der geraden Platten bzw. Winkelplatten:

Verbinder ins Profil stecken.


Gerade bzw. Winkelplatten aufsetzen, Platten mittig positionieren. Platten müssen am Profil plan aufliegen!


Mit Inbusschlüssel bzw. Ratschenschrauber bis Anschlag anziehen - fertig!

Montage der Ausgangsplatten an der Druckluftrohrleitung:

Loch mit Schälbohrer oder Anbohrvorrichtung an die Druckluftrohrleitung bohren.


Ausgangsplatte aufsetzen, prüfen, ob die Leisten richtig im Profil eingreifen.


Mit Inbusschlüssel bzw. Ratschenschrauber bis Anschlag anziehen - fertig!

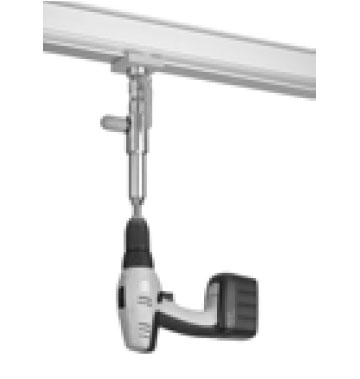

Einsatz Anbohrvorrichtung:

Ausgansplatte mit montiertem Kugelhahn aufsetzen, Leisten anziehen.

• Kugelhahn öffnen
• Bohren
• Bohrer zurückziehen
• Kugelhahn schließen

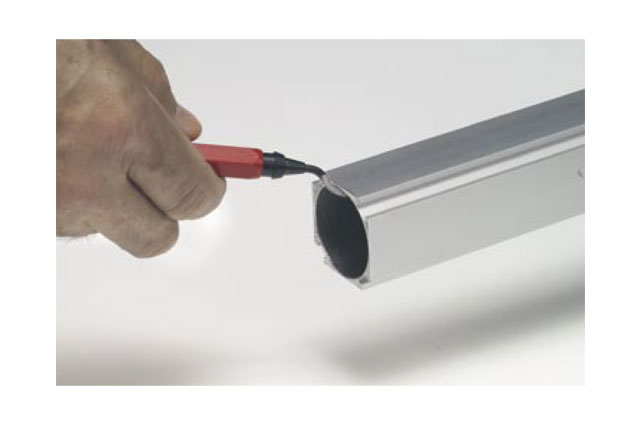

Nachdem das Profil gesägt wurde, muss es entgratet werden, um eine Beschädigung der O-Ringe zu vermeiden.

Inbetriebnahme Druckluftrohrleitungen:

Öffnen Sie langsam den Kugelhahn und befüllen Sie die Rohrleitung mit ca. 2 bar und schließen wieder den Kugelhahn. Überprüfen Sie nun das gesamte Rohrleitungssystem auf Leckagen bzw. nicht korrekt montierte Verbindungsteile. Lassen Sie den gesamten Druck im Rohrleitungssystem ab. Nun erhöhen Sie langsam den Druck im Rohrleitungssystem bis zum max. Betriebsdruck. Überprüfen Sie nochmals das komplette System. Während der Inbetriebnahme und Überprüfung des Gesamtsystems dürfen sich keine weiteren Personen im unmittelbaren Umfeld der Rohrleitung befinden. Abnahme und Prüfung nur mit Schutzbrille und Helm ausführen.

Demontage Alu-Druckluft-Systeme:

Vor dem Lösen einzelner Verbindungsstücke muss sichergestellt sein, dass das gesamte Rohrleitungsnetz drucklos ist.

Montage- und Installationsleitfaden

Benötigte Werkzeuge:

Inbusschlüssel 3, 4, 5 mm (je nach Profil)

Entgratmesser

Kegelsenker

Säge (Handsäge oder elektrische Kappsäge)

Fett (empfohlen Klüber Microlube GL 261)

Bohrmaschine oder Akkuschrauber

Anbohrvorrichtung (wenn unter Druck bei Betriebsbedingungen angebohrt werden soll)

Empfohlener Abstand der Befestigungshalter:

Profile simplyAIR 2,5 - 3,0 m

Achtung: Bei Montage im Freien sind Bogen 90° mit Artikel-Nummer ...27 einzusetzen!
